Energia Eolica - Conceitos

Aerogeradores - Usinas Eolicas

Informacoes do PROINFA

Quanto custou a Usina Eolica de Osorio?

Parques Eolicos e sua situacao atual (31/07/2006)

Fotos da Usina Eolica de Osorio

Usinas Eolicas em processo de autorizacao no Brasil

Anemometria - tecnicas

Radares Meteorologicos

Energia Solar Termica - Conceitos

Energia Solar Fotovoltaica - Conceitos

What's New Page

Contatos

Links Favoritos

A fabrica de aerogeradores Enercon no Brasil

Inicio da geracao na Usina Eolica de Osorio



Algumas fotos interessantes "coletadas" aqui e ali.
Desnecessario dizer que a maioria (se nao a totalidade) sao de energias renovaveis.
As perguntas foram formuladas para fazer voce pensar sobre o assunto.

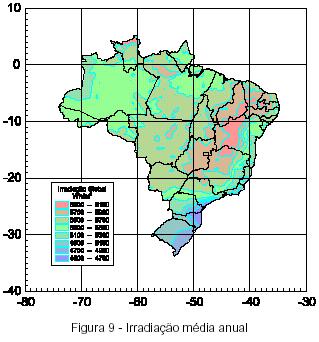

Media Anual Solar no Brasil (Info do INPE).
As latitudes do Brasil sao muito inferiores a de paises que investem em energia solar (ou seja, o Brasil tem muito mais irradiacao solar).
Se lah funciona, por que nao iria funcionar aqui?

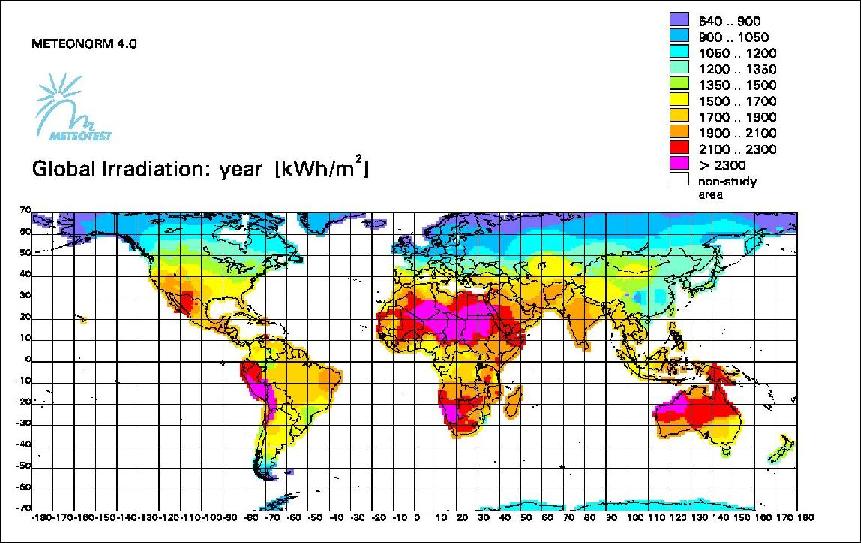

Atlas da Radiacao Solar Global (para dimensionamento de sistemas solares).

Leve em consideracao a posicao solar (para a latitude do local)
Credito: Prof. Kepler - www.astro.if.ufrgs.br

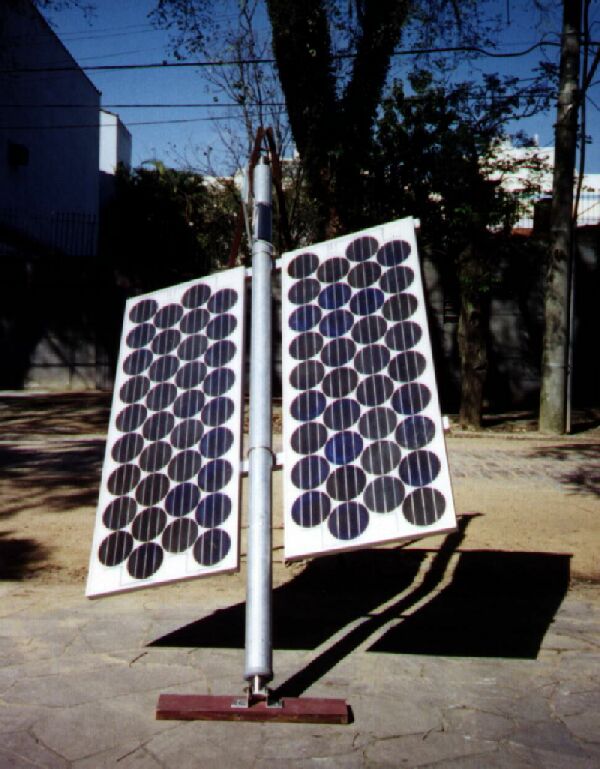

"Rastreador" diario automatico do Sol (Tracker com dois paineis SR 100 - Siemens).

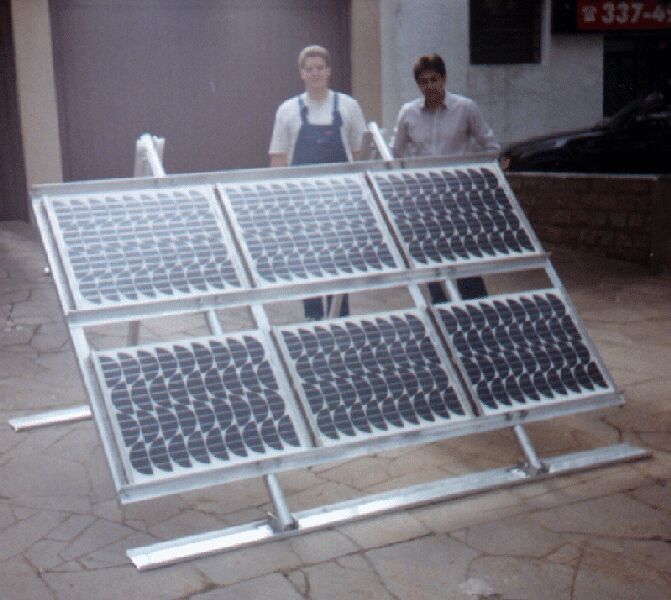

Estrutura de Sistema Solar Fotovoltaico (paineis de 50W, estrutura em aluminio e a 45 graus), eu sou o da esquerda. Esta estrutura foi feita para rastrear anualmente (entre 15 e 55 graus) o Sol.

As coisas estao acontecendo... ''Quem sabe faz a hora, nao espera acontecer''

AR - Em vez de satelites p/ telecomunicacao, avioes movidos a energia solar!

Instalacao Fotovoltaica de 3,3 kWp
(energizando o apto. do Sr. Hans Rahn - Porto Alegre).
A esquerda e um pouco acima esta uma bateria de coletores solares termicos para o apto do Sr. Hans, do Sr. Ralph (filho dele).

Laboratorio de energia solar da UFRGS. Instalamos os coletores e os inversores conectados a rede da concessionaria.

Deve-se evitar ao maximo a turbulencia!
Essa eh a maior inimiga dos aerogeradores.
Nada de instala-los perto de casa, predio, arvores...

Visualizacao de escoamento de um aerofolio
Clique na imagem para ver a variacao da turbulencia, conforme o angulo.
(ira dar numa pagina em japones,
o browser provavelmente ira pedir para instalar
o auxilio a suporte ha lingua - basta clicar "cancelar").

Usina aerogeradora, California-USA.
Felizmente, uma realidade agora presente no Brasil.

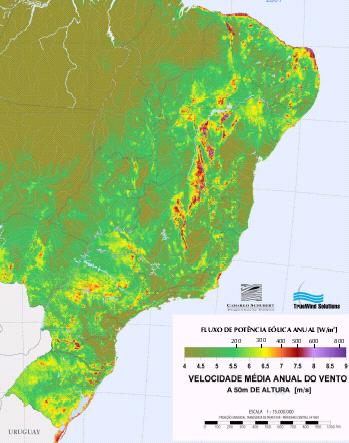

Media Anual de Vento no Brasil (a 50m de altura).
(fonte: CRESESB e Camargo-Schubert).
Clique na imagem para ver mapa eolico do NE brasileiro.

Mapa Eolico da Europa.
Vermelho = 5 m/s; cada linha = 1m/s
Para o mar o vento eh mais forte, para o interior mais fraco.
Clique na imagem para ver o mapa eolico da Dinamarca.

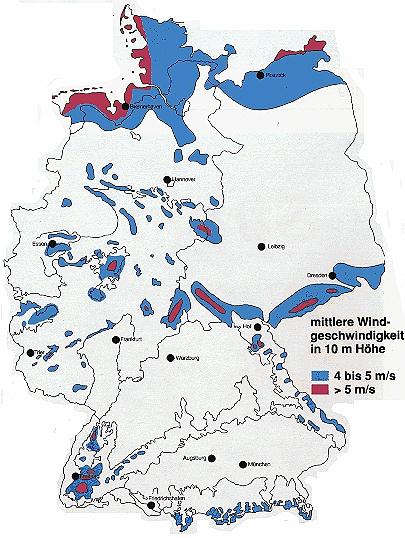

Velocidade media de vento na Alemanha - o pais que mais tem apostado na energia eolica.
Em azul - entre 4 e 5 m/s. Em vermelho - 5 m/s.
Clique na imagem para ver o dos EUA.

Media de Vento Anual no RGS (a 100m de altura)
(fonte: SEMC-RS).

Vista de perfil de um sistema de refrigeracao de um motor de combustao interna. Na direita, encontra-se o radiador. Como na fisica o calor ''sobe'', e o frio ''desce'', a agua mais fria do radiador e da parte de baixo. E dali que a agua segue para o motor (Ha uma bomba que forca a circulacao), refrigerando-o, e depois volta para o radiador (So que pela parte DE CIMA do radiador).

Comparacao do fluxo do Rio Sao Francisco (em verde)
(que abastece as hidreletricas da regiao NE do Brasil)
com a media de vento (amarelo = costa - purpura = interior).
Veja que ha complementaridade!

Comparacao entre as diversos tipos de acumuladores de energia
Clicando na imagem, pode-se ver a diferenca entre sistemas que geram
e injetam na rede, comparados c/ acumulo em baterias...
Vejam o aumento da area necessaria p/ conseguir a mesma qtidade de energia
(Pior rendimento das baterias -> em torno de 50% menos).

Motor com ciclo de 4 tempos (Admissao; Compressao; Explosao; Escape). Clique p/ ver clip (produzido nos EUA) sobre energia eolica.

1o carro solar disponivel para comercializacao: 87.000 Euros.
Eh sempre assim: os pioneiros sao os mais caros.
Com o tempo, viabilizarah.

Um "croquis" de uma "Flywheel"
(traduzindo livremente: volante mecanico).
Compare a energia especifica da Flywheel
com a das baterias chumbo-acidas, no grafico acima.

Satelites artificiais precisam de energia.
Foi justamente p/ este proposito q a energia solar fotovoltaica foi desenvolvida
Use a cabeca, use energia solar!

Barco SolarSailor em Sidney / Australia

Entrando na parte de Astronomia (faco Fisica, lembram-se?):
Comparacao entre algumas luas e alguns "planetas"...

Uma bola de gas? Alguem comeu repolho? Ou feijao? (Jupiter)

Prototipo de moto solar. Nesta foto, fechada, aumentando a area exposta ao Sol.

Minha colecao de pedras predileta...

Vendem-se camisas... (Venus)

Essa piada eh de Marte... Ops! De morte! (Marte)
